EC Insulator Jiangxi Co., Ltd. yra vienas patikimiausių 750 kva sauso tipo transformatorių gamintojų ir tiekėjų Kinijoje. Turėdami didelę patirtį, esame įsipareigoję pasiūlyti aukštos kokybės individualias paslaugas. Prašome nedvejodami čia iš mūsų gamyklos parduoti aukščiausios kokybės 750 kva sauso tipo transformatorių, pagamintą Kinijoje.
Produkto pristatymas

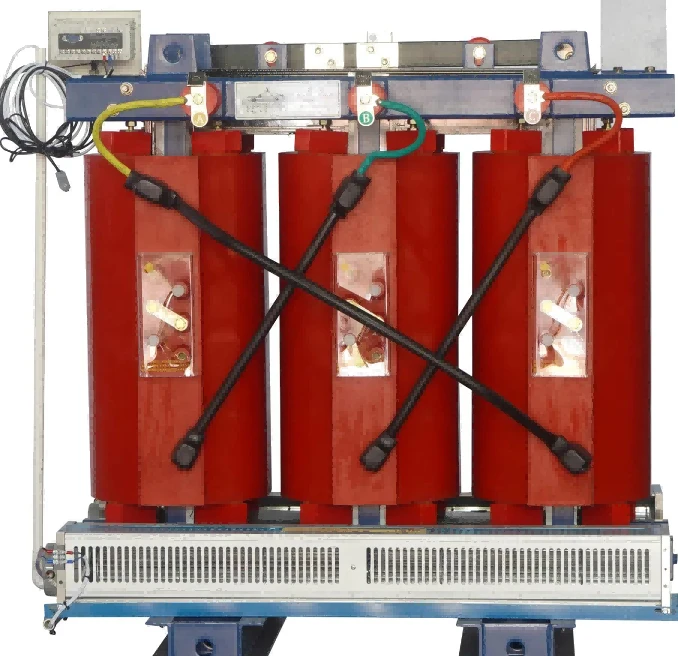

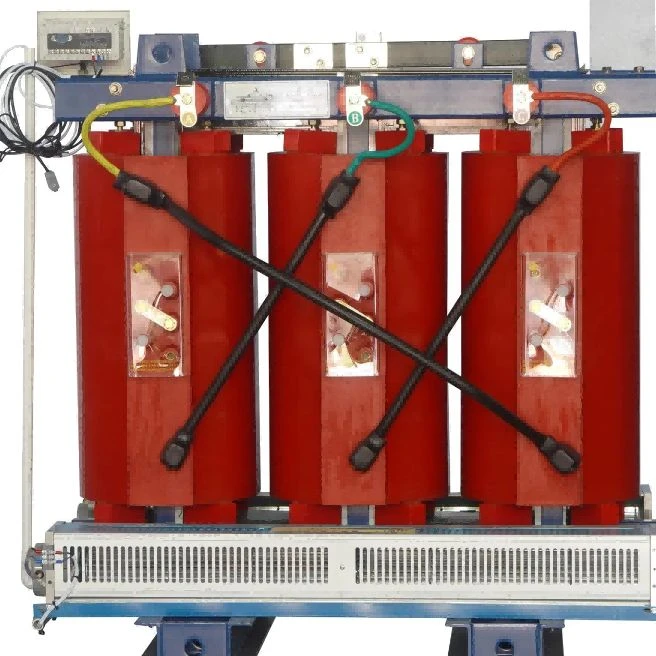

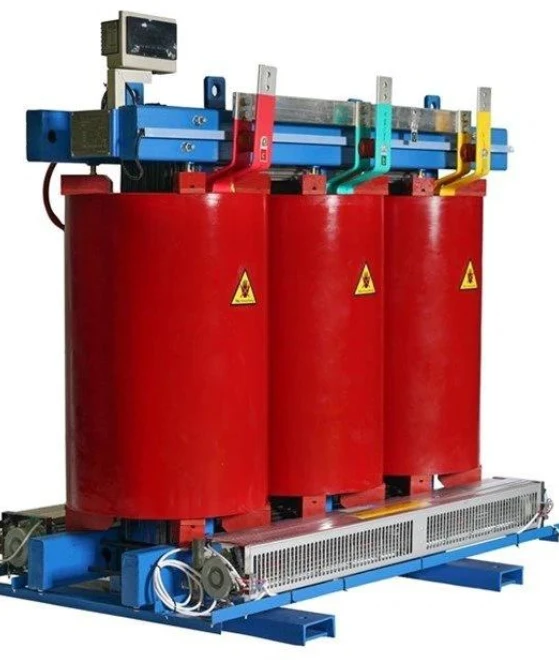

750 kVA sauso tipo transformatorius dažniausiai pasirenkamas patalpų paskirstymo sistemoms, kur pramoniniams ir komerciniams objektams reikalingas vidutinės-galios maitinimo šaltinis. Įprastos taikymo sritys yra gamybos įmonės, biurų pastatai, ligoninės, duomenų centrai ir kiti projektai su tam skirtomis elektros patalpomis.
Daugelyje įrenginių transformatoriaus galingumą lemia daugiau nei dabartinis energijos poreikis. Atrankos etape taip pat apžvelgiamos įrangos charakteristikos, eksploatavimo grafikai, būsimas apkrovos išplėtimas ir turima įrengimo erdvė.
Naudojant epoksidinės dervos liejimo izoliaciją, o ne skystą izoliaciją, šis transformatorius išvengia alyvos nutekėjimo problemų, paprastai susijusių su alyva panardintais įrenginiais. Tvirta izoliacinė konstrukcija taip pat sumažina įprastinės priežiūros darbus, susijusius su alyvos tikrinimu ir keitimu.
750 kVA sauso tipo transformatoriui prieš gaminant reikia patvirtinti elektrinius parametrus, tokius kaip įtampos santykis, dažnis, varžos įtampa ir prijungimo grupė. Šios detalės tiesiogiai įtakoja apvijų konstrukciją, temperatūros charakteristikas ir suderinamumą su kliento paskirstymo tinklu.
Inžinerinis dizainas ir pagrindinės savybės
Transformatoriaus veikimas priklauso nuo magnetinės grandinės, apvijų išdėstymo ir izoliacijos sistemos koordinavimo.
Šerdies surinkimui naudojami grūdėtieji-silicio plieno lakštai. Gamybos metu pjovimo procesas ir krovimo sąlygos yra kruopščiai kontroliuojami, nes šerdies kokybė turi tiesioginės įtakos apkrovos praradimui, veikimo efektyvumui ir akustinėms charakteristikoms.
Apvijos skyriuje naudojami variniai{0}laidininkai be deguonies. Palyginti su įprastomis laidininkų medžiagomis, stabilaus laidumo varis padeda išlaikyti srovės perdavimo efektyvumą nuolatinės apkrovos sąlygomis. Apvijos konstrukcija taip pat sukurta atsižvelgiant į mechaninį stiprumą trumpojo jungimo sąlygomis.
Po ritės gamybos taikomas vakuuminis epoksidinės dervos liejimo procesas. Užuot tiesiog uždengusi apvijos paviršių, derva prasiskverbia pro izoliacijos tarpus ir po sukietėjimo sudaro kompaktišką vientisą struktūrą. Šiame etape svarbu kontroliuoti vakuumo slėgį, dervos būklę ir kietėjimo temperatūrą.
Tais atvejais, kai reikia stebėti veikimo sąlygas, PT100 temperatūros jutikliai gali būti montuojami ant apvijų fazių. Eksploatacijos metu surinkti temperatūros duomenys gali padėti techninės priežiūros personalui anksti nustatyti neįprastus temperatūros pokyčius.
Programos ir diegimo sąlygos
Gamyklos su gamybos įranga yra viena iš įprastų šio pajėgumo diapazono taikymo sričių. Tokiuose projektuose inžinieriai dažniausiai atkreipia dėmesį į variklio paleidimo srovę, apkrovos svyravimus ir galios elektroninės įrangos įtaką.
Komerciniai pastatai ir visuomeninės paskirties objektai dažnai turi skirtingus prioritetus. Ribotas elektros patalpų plotas, ventiliacijos išdėstymas, triukšmo reikalavimai ir priešgaisrinės apsaugos taisyklės gali turėti įtakos galutiniam įrengimo planui.
Ligoninėms ir duomenų centrams reikalingas stabilus elektros veikimas, nes daugelis prijungtų sistemų negali toleruoti netikėtų pertrūkių. Todėl transformatoriaus pasirinkimas vertinamas kartu su bendra galios paskirstymo konstrukcija.
Planuojant projektą nereikėtų pamiršti aplinkos sąlygų. Temperatūra, drėgmė, aukštis virš jūros lygio ir taršos lygis gali turėti įtakos izoliacijos koordinavimui ir vėsinimui, ypač pakrančių regionuose ar pramoninėse zonose.
Gamybos proceso ir kokybės patikra
Gamyba prasideda nuo gaunamų medžiagų patikrinimo. Silicio plieno lakštai, variniai laidininkai, epoksidinės dervos junginiai ir izoliacinės medžiagos yra tikrinami prieš įeinant į dirbtuves.

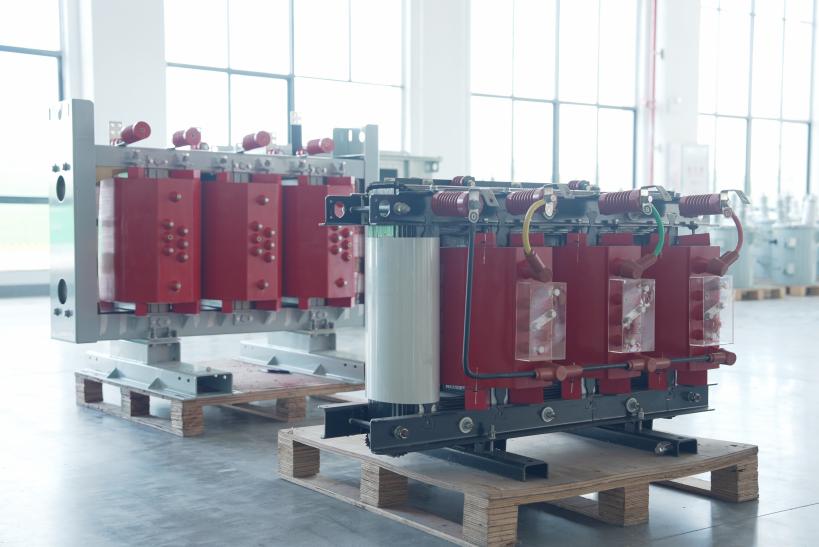

Patvirtinus medžiagą, gamybos procesas tęsiamas su šerdies surinkimu, ritės gamyba, izoliacijos apdorojimu ir galutiniu surinkimu. Kiekvienas etapas turi savo valdymo reikalavimus, nes elektros našumas priklauso nuo kelių gamybos etapų tikslumo.
Vakuuminis liejimas yra svarbi sauso tipo transformatorių gamybos dalis. Technikai proceso metu stebi dervos temperatūrą, vakuumo sąlygas ir kietėjimo laiką, kad išlaikytų izoliacijos nuoseklumą visoje apvijos konstrukcijoje.
Prieš išsiunčiant gatavus transformatorius atlieka gamyklos bandymai. Standartiniai tikrinimo elementai apima izoliacijos varžą, apvijų varžą, įtampos santykį, dielektrinio atsparumo ir temperatūros kilimo bandymus.
Bandymų rezultatai įrašomi kartu su gamybos dokumentais, kad būtų galima stebėti kokybę ir peržiūrėti klientą.
Techninės specifikacijos
|
Prekė |
Aprašymas |
|
Produkto tipas |
Sauso tipo paskirstymo transformatorius |
|
Nominali talpa |
750kVA |
|
Fazė |
Trijų fazių |
|
Dažnis |
50 Hz / 60 Hz |
|
Pirminė įtampa |
Pritaikyta |
|
Antrinė įtampa |
Pritaikyta |
|
Izoliacijos sistema |
Epoksidinės dervos liejimo izoliacija |
|
Aušinimo būdas |
Natūralus oro vėsinimas (AN) |
|
Pagrindinė medžiaga |
grūdėtoji{0}}silicio plieno |
|
Apvijos medžiaga |
Be deguonies{0}}vario |
|
Izoliacijos klasė |
F / H klasė |
|
Temperatūros stebėjimas |
PT100 jutikliai |
|
Taikomas standartas |
IEC 60076 |
Papildomi elektriniai parametrai, įskaitant varžos įtampą, vektorių grupės ir gaubto reikalavimus, įvertinami pagal projekto sąlygas.
Gamybos kontrolė ir techninė pagalba
Kokybės valdymas vykdomas viso gamybos proceso metu, o ne tik galutinio patikrinimo etape.
Medžiagų tikrinimas, proceso priežiūra ir elektrinis bandymas yra derinami, kad būtų išlaikytas skirtingų transformatorių blokų nuoseklumas. Ypatingas dėmesys skiriamas izoliacijos kokybei, surinkimo tikslumui ir bandymų rezultatams.
Tarptautiniams projektams klientai gali reikalauti techninių dokumentų prieš diegdami arba patvirtindami. EC INSULATOR gali parengti specifikacijas, brėžinius, bandymų įrašus ir kitus susijusius dokumentus inžinerinei peržiūrai.
Bendraujant projekto metu daugiausia dėmesio skiriama techninių detalių patvirtinimui, vengiant skirtumų tarp pradinės projektinės informacijos ir galutinės pateiktos įrangos.
Dažnai užduodami klausimai
