EC Insulator Jiangxi Co., Ltd. yra vienas patikimiausių automatinio grandinės atjungiklio gamintojų ir tiekėjų Kinijoje. Turėdami didelę patirtį, esame įsipareigoję pasiūlyti aukštos kokybės individualias paslaugas. Prašome nedvejodami čia iš mūsų gamyklos parduoti Kinijoje pagamintą aukščiausios kokybės automatinį grandinės atjungiklį.

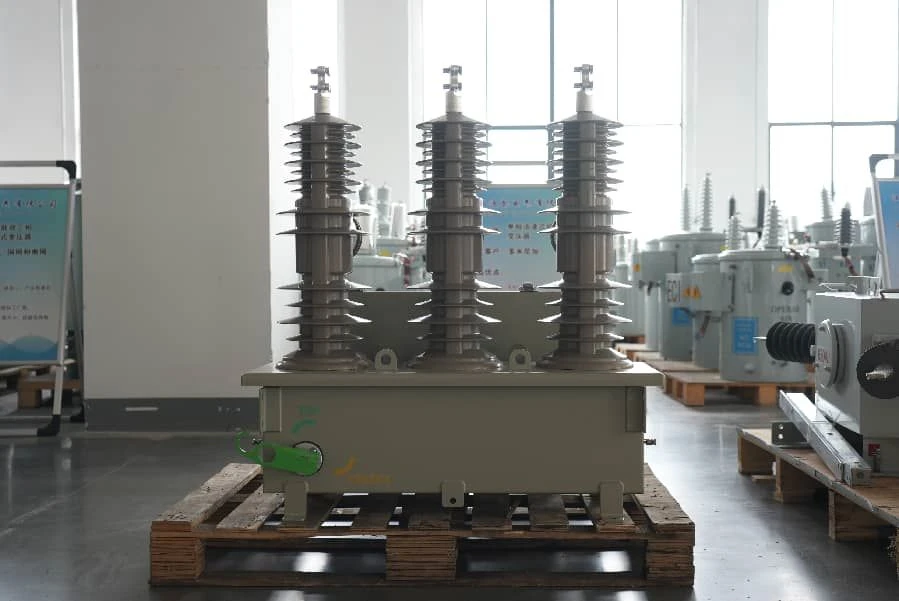

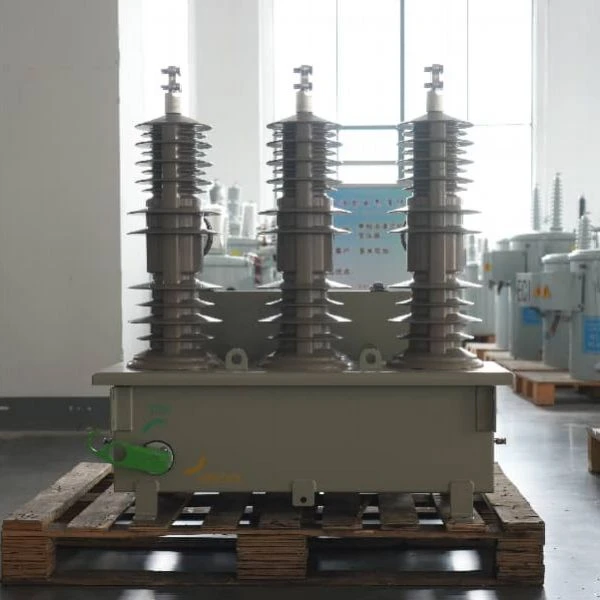

Produkto apžvalga

Šis automatinis grandinės atjungiklis skirtas oro paskirstymo linijoms iki 38 kV, kad palaikytų tinklo savigydos funkcijas. Visi apsaugos sprendimai priimami lokaliai įrenginio viduje, todėl svetainės gali normaliai veikti be išorinių komandų sistemų. Kai tinkle pasirodo gedimai, vakuumo pertraukimas kartu su nuolatiniu magnetiniu aktyvavimu užtikrina greitą atsaką. Lauko operatoriams nereikia likti vietoje, taip pat nereikia aktyvaus SCADA ryšio, kad galėtų atlikti pagrindines apsaugos užduotis. Dėl to šis įrenginys praktiškai tinka nuotolinėms oro linijoms, kur sunku gauti ryšio išteklius.

Pagrindinės savybės

Skirtingai nuo standartinių skirstomųjų įrenginių, šis atjungiklis gali veikti visiškai nepriklausomai vietoje. Hermetiškai sandarūs vakuuminiai pertraukikliai užgesina elektros lankus tinklo gedimų metu. Jo nuolatinio magneto pavara nereikalauja reguliarios priežiūros ir išlaiko stabilų perjungimo našumą net po ilgų darbo valandų. Vietinio mikroprocesoriaus aparatinė įranga nuskaito faktines tinklo sąlygas ir koreguoja apsaugos nustatymus, kad atitiktų besikeičiančią tinklo būseną. Vidiniai potencialo transformatoriai darbinę galią paima tiesiai iš įtampingųjų laidų. Montuojant vietoje nereikia įrengti atskiro papildomo maitinimo šaltinio.

Techninės specifikacijos

Įvertinimai	Kietas dielektrikas
Įvertinimai	15,5kV	27kV	38kV
Taikomas standartas	IEC 62271-111/ANSI C37.60
Nominali įtampa (kV)	15.5	27	38
Nominali srovė (A)	800	800	800
Vardinis dažnis (Hz)	50/60
Nominali trumpo{0}}laikinio atsparumo srovė (kA)	16/3s
Nominali generavimo srovė (kAp)	40/41.6
Vardinė galios dažnio atsparumo įtampa (kV)	50	60	70
Impulso atsparumo įtampa (kV)	110	150	170
Mechaninė ištvermė (kartais)	10,000
Pertraukianti terpė	Vakuuminis
Veikimo mechanizmas	Rankinė arba bi{0}}stabili magnetinė pavara
Įvorės medžiaga	HCEP

Taikymas

Daugelis vietinių vietų, kuriose reikia greitai reaguoti į vietinius gedimus, naudoja šį atjungiklį. Įprasti įrenginiai apima kaimo elektros tinklus, nuotolinio paskirstymo automatizavimo mazgus ir linijų segmentavimo taškus didelėms komunalinėms sistemoms. Atsiradus gedimui, sugedę linijos segmentai automatiškai izoliuojami, o maitinimas lieka prieinamas kitoms nepaveiktoms atkarpoms. Jis gerai veikia srityse, kuriose yra ribota ryšio infrastruktūra, taip pat svetainėse, kuriose didelis prioritetas teikiamas greitam gedimų šalinimui.

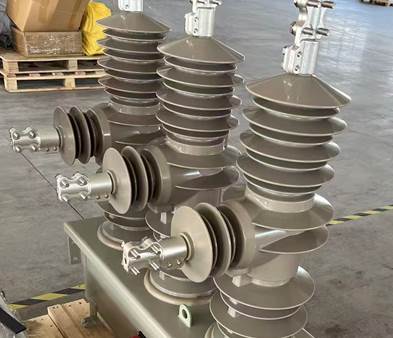

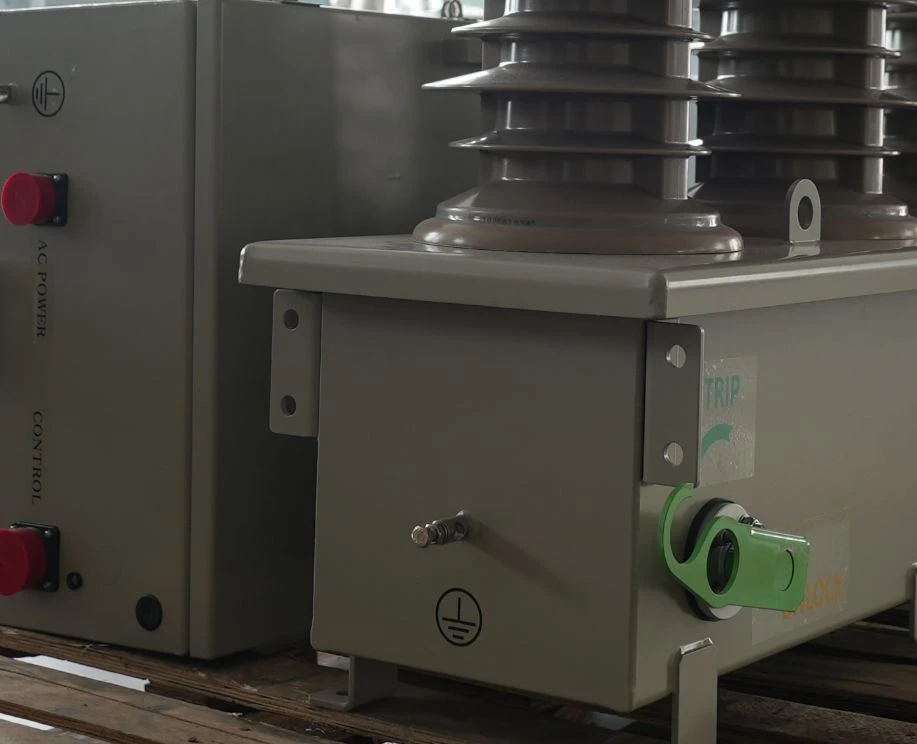

Konstrukcija/Dizainas

Įrenginys skirtas montuoti tiesiai ant lauko stulpo viršaus. Vakuuminiai pertraukikliai, magnetinės pavaros mazgai ir visa valdymo įranga yra viename kompaktiškame korpuse. Nereikalaujama atskirų išorinių valdymo spintų. Montuojant naudojama standartinė tvirtinimo prie stulpo įranga. Projekto vietos gali praleisti papildomas investicijas į specialius valdymo pastatus ir kitus pagalbinius įrenginius.

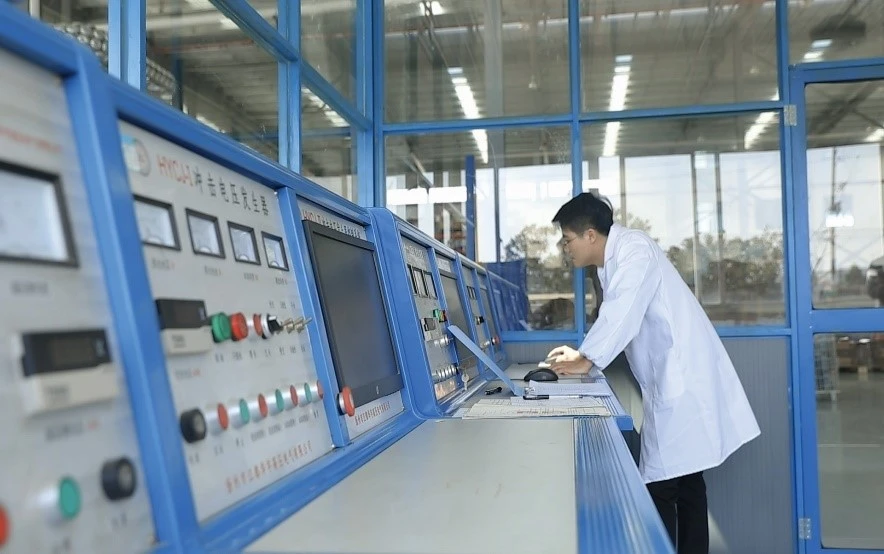

Standartai ir bandymai

Vykdome kelis patvirtinimo testus, kad patikrintume realų našumą{0}} pagal skirtingus veikimo scenarijus. Tipo bandymai įvertina dielektrines savybes, trumpojo jungimo galimybes ir veikimą po ilgalaikio aplinkos senėjimo. Papildomi bandymai yra skirti vietinei apsaugai, įskaitant gedimų aptikimo tikslumą, apsaugos sekos vykdymą ir stabilų automatinį uždarymą be išorinių valdymo įėjimų. Kiekvienas įrenginys atitinka IEC 62271 111 ir ANSI C37.60 reikalavimus, o energijos surinkimo efektyvumui patikrinti atliekami atskiri bandymai.

Pakavimas ir pristatymas

Smūgis ir statinė iškrova gali pažeisti jautrią valdymo elektroniką ir mechaninius komponentus gabenimo metu, todėl gabenant taikomos tinkamos apsaugos priemonės. Kiekvienas įrenginys prieš išsiunčiant yra visiškai kalibruojamas gamykloje, kad vidiniai parametrai būtų stabilūs. Sumontavus stulpo viršūnę, reikia atlikti tik minimalius darbus aikštelėje. Lauko technikai tik patikrina montavimo kokybę ir užbaigia pagrindinių parametrų patikrą prieš pradėdami eksploatuoti įrenginį. Įprastomis tinklo veikimo sąlygomis kapitalinis remontas reikalingas tik kas 20–30 metų. Įprastinė priežiūra apsiriboja paprastais vizualiniais patikrinimais.

DUK

Kl.: Kas maitina „Auto Circuit Recloser“ valdymo sistemas, kai nutrūksta linija?

A: Kiekviename atjungimo įtaise yra įmontuota elektros energijos surinkimo įranga. Įtampos transformatoriai ima energiją iš įtampingųjų laidų ir kaupia energiją vietiniuose kondensatoriuose. Dėl šios sukauptos energijos valdymo funkcijos, ryšio funkcijos ir apsaugos logika veikia net tada, kai nutrūksta tinklo maitinimas.

Klausimas: Ar automatiniai grandinės atjungikliai gali būti integruoti su atsinaujinančios energijos grandinėmis?

A: Kryptinės apsaugos moduliai palaiko integraciją su atsinaujinančios energijos infrastruktūra. Dviejų krypčių energijos srauto stebėjimas padeda pasiekti tinkamą koordinavimą su paskirstyta generacija, o apsaugos funkcijos išlieka patikimos šiuolaikiniams tinklo išdėstymams.

K: Kokie techninės priežiūros intervalai būdingi automatiniams grandinės atjungimo įtaisams?

A: Nuolatinis magnetas ir tvirta izoliacija prailgina bendrus aptarnavimo ciklus. Pagrindiniai priežiūros darbai paprastai atliekami kas 20–30 metų, o įprastiniam darbui vietoje reikia atlikti tik pagrindines vizualines apžiūras.
