EC Insulator Jiangxi Co., Ltd. yra vienas patikimiausių aukštos įtampos porcelianinių viršįtampių ribotuvų gamintojų ir tiekėjų Kinijoje. Turėdami didelę patirtį, esame įsipareigoję pasiūlyti aukštos kokybės individualias paslaugas. Prašome nedvejodami čia iš mūsų gamyklos parduoti aukščiausios kokybės aukštos įtampos porcelianinį viršįtampio ribotuvą, pagamintą Kinijoje.
Produkto pristatymas
Porcelianinis izoliacinis iškroviklis daugiausia naudojamas lauko aukštos{0} įtampos tinkluose, siekiant apsaugoti transformatorius, pastotes ir oro elektros įrangą nuo žaibo impulsų ir perjungimo viršįtampių.
Daugelyje elektros energijos projektų renkantis iškroviklį reikia daugiau dėmesio nei suderinti sistemos įtampą. Įrengimo vieta, taršos lygis, izoliacijos koordinavimas ir saugomos įrangos tipas gali turėti įtakos galutiniam projektui. Porcelianiniai korpusai ir toliau pasirenkami tais atvejais, kai svarbus mechaninis stiprumas ir ilgalaikė -lauko izoliacija.
CA serija apima vardinę įtampą nuo 3 kV iki 54 kV ir yra pagaminta pagal IEC 60099-4 susijusius metalo oksido viršįtampių ribotuvų reikalavimus.
Produkto aprašymas

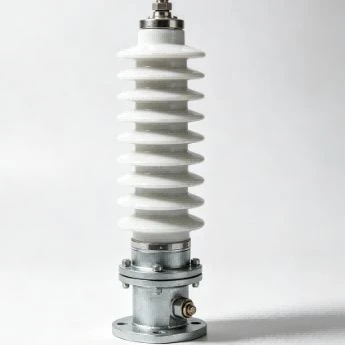

Aukštos įtampos porcelianinis izoliatoriaus išjungiklisporcelianinė izoliacijos technologija sujungiama su ZnO (cinko oksido) netiesiniais rezistorių elementais, kad užtikrintų apsaugą nuo žaibo impulsų ir perjungimo viršįtampių aukštos-tampos sistemose.
Esant nenormalioms įtampos sąlygoms, ZnO elementai greitai keičia savo elektrines charakteristikas ir iškrauna viršįtampio energiją, sumažindami transformatorių, skirstomųjų įrenginių ir kitos prijungtos įrangos įtampos įtampą. Porcelianinis korpusas suteikia išorinę izoliaciją ir mechaninę atramą, todėl šio tipo iškroviklis tinkamas lauko instaliacijai, veikiamiems oro pokyčių.
Faktinėse programose skirtingose aplinkose gali prireikti skirtingų gaminio konfigūracijų. Pavyzdžiui, pastotei netoli pakrantės gali prireikti ilgesnio valkšnumo atstumo dėl užteršimo druska, o pramoninėse vietose, kuriose yra didelė tarša, gali prireikti papildomos izoliacijos. Renkantis tinkamąAukštos įtampos porcelianinis izoliatoriaus išjungikliskartu tikrinama vardinė įtampa, MCOV, izoliacijos atstumas ir montavimo sąlygos. CA serija apima 3 kV iki 54 kV sistemas su 5 kA vardine iškrovos srove, MCOV nuo 2,55 kVrms iki 45,90 kVrms ir valkšnumo atstumo parinktis nuo 323 mm iki 2040 mm.
Gamyba ir projektų pritaikymas
Nuolatinis veikimas priklauso nuo kruopštaus medžiagų kontrolės, apdorojimo ir galutinio patikrinimo.
Prieš gamybą pagal techninius reikalavimus tikrinami porcelianiniai korpusai, ZnO rezistorių elementai, metalinės jungiamosios detalės ir sandarinimo komponentai. Porceliano detalės formuojamos ir sukepinamos kontroliuojamomis sąlygomis, kad būtų pasiektas reikalingas mechaninis stiprumas ir izoliacijos charakteristikos. ZnO elementai yra išbandomi prieš surinkimą, siekiant patikrinti jų elektrines charakteristikas.
Baigę surinkimą, baigti iškrovikliai yra tikrinami atliekant įprastinius elektros bandymus, įskaitant liekamosios įtampos matavimą, izoliacijos patikrinimą ir galios dažnio atsparumo bandymus. Šios procedūros padeda patvirtinti produkto nuoseklumą prieš išsiunčiant.
Projektams su ypatingomis montavimo sąlygomis galima koreguoti korpuso matmenis, tvirtinimo konstrukciją, gnybtų išdėstymą ir valkšnumo atstumą. Informacija, pvz., sistemos įtampa, įrengimo aplinka ir taršos sąlygos, leidžia gaminio konfigūracijai geriau atitikti tikrąją paskirtį.
Techninė informacija
|
Prekė |
Specifikacija |
|
Nuorodų standartas |
IEC 60099-4 |
|
Nominali įtampa |
3kV - 54kV |
|
MCOV |
2,55 kVrms - 45.90kVrms |
|
Nominali iškrovos srovė |
5kA |
|
Būsto medžiaga |
Porcelianas |
|
Šliaužimo atstumas |
323 mm - 2040 mm |
|
Taikymas |
Lauko pastotės, transformatoriai, oro linijos ir pramoninės elektros energijos sistemos |
DUK
Dėl ko porcelianinis korpusas tinkamas naudoti lauke?
Porcelianinis korpusas užtikrina didelį mechaninį stiprumą ir geras izoliacijos charakteristikas, kurios yra svarbios įrangai, veikiančiai lauke daugelį metų. Pastotėse ir transformatorių apsaugos sistemose iškroviklis gali būti nuolat veikiamas saulės šviesos, drėgmės, temperatūros pokyčių ir taršos, todėl konstrukcijos patvarumas yra svarbus pasirinkimo veiksnys.
Kokia informacija turėtų būti patvirtinta prieš užsakant?
Pagrindinė informacija apima sistemos įtampą, įrengimo vietą, saugomos įrangos tipą ir aplinkos sąlygas. Ši informacija padeda nustatyti tinkamą iškroviklio specifikaciją ir išvengti konfigūracijos, kuri neatitinka tikrosios darbo aplinkos, pasirinkimo.
