„EC Insulator Jiangxi Co., Ltd.“ yra viena patikimiausių viršutinių jungiklių gamintojų ir tiekėjų Kinijoje. Turėdami didelę patirtį, esame įsipareigoję pasiūlyti aukštos kokybės individualias paslaugas. Prašome nedvejodami čia iš mūsų gamyklos parduoti Kinijoje pagamintą aukščiausios kokybės viršutinį atjungiklį.

Produkto apžvalga

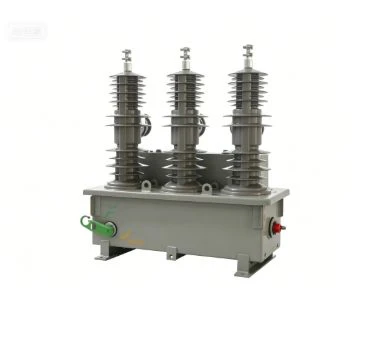

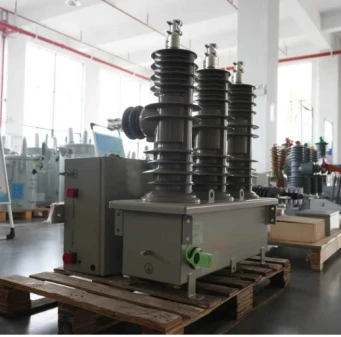

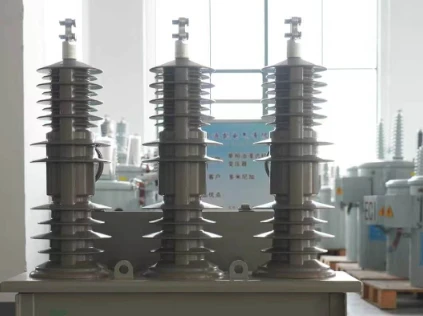

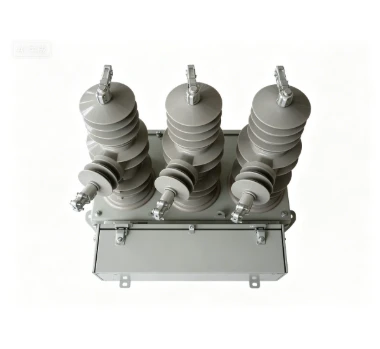

Mūsų ZCR{0}}OH serijos viršutiniai atjungikliai yra specialūs oro skirstomųjų linijų apsauginiai įrenginiai. Sukurta lauko -atviro lauko sąlygoms, įskaitant taršą, druskos-rūko koroziją ir mechanines apkrovas, ši įranga užtikrina patikimą stulpų-skirstymo tinklų apsaugą. Jis gali aptikti gedimus, izoliuoti sugedusias dalis ir automatiškai atkurti maitinimą, efektyviai sutrumpindamas energijos tiekimo-trūkimo laiką galutiniams{7}}vartotojams. Ši serija plačiai naudojama oro skirstomųjų linijų apsaugos projektams.

Pagrindinės savybės

Šis visas įrenginys sukurtas specialiai montuoti{0}}stulpelyje. Jį sudaro vakuuminiai pertraukikliai, bi-stabilios nuolatinės-magnetinės pavaros ir mikroprocesorių-pagrįsti išmanieji valdikliai, sumontuoti oro sąlygoms-atspariuose sandariuose korpusuose. Aptvaras gali atlaikyti ekstremalius temperatūros pokyčius, drėgmę ir mechaninį įtempimą, atsirandantį dirbant lauke. Jo įmontuota-pakartotinio uždarymo logika išskiria trumpalaikius gedimus nuo nuolatinių. Atsiradus nuolatiniams gedimams, pakartotinis uždarymas užsiblokuoja, kad būtų išvengta pakartotinio tinklo turto sugadinimo. Pagal technines specifikacijas jo mechaninė ištvermė siekia 10 000 veikimo ciklą.

Techninės specifikacijos

Įvertinimai	Kietas dielektrikas
Įvertinimai	15,5kV	27kV	38kV
Taikomas standartas	IEC 62271-111/ANSI C37.60
Nominali įtampa (kV)	15.5	27	38
Nominali srovė (A)	800	800	800
Vardinis dažnis (Hz)	50/60
Nominali trumpo{0}}laikinio atsparumo srovė (kA)	16/3s

Nominali generavimo srovė (kAp)	40/41.6
Vardinės galios dažnio atsparumo įtampa (kV)	50	60	70
Impulso atsparumo įtampa (kV)	110	150	170
Mechaninė ištvermė (kartais)	10,000
Pertraukianti terpė	Vakuuminis
Veikimo mechanizmas	Rankinė arba bi{0}}stabili magnetinė pavara
Įvorės medžiaga	HCEP

Taikymas

Protingas įrangos išdėstymas pagerina bendrą tinklo apsaugos našumą. Įprastos įrengimo vietos apima linijų skirstymo į dalis, tiekimo šakų jungtis, linijos perėjimo sekcijas ir paskirstymo automatikos mazgus. Įvykus gedimui, bus izoliuotas tik sugedęs segmentas, o likusios sveikos linijos atkarpos bus maitinamos. Šis pakartotinis uždarymas yra tinkamiausias sprendimas ilgoms kaimo viršutinėms maitinimo įstaigoms, kur labai svarbu greitai nustatyti gedimą. Pastaba: šis modelis yra optimizuotas montuoti ant viršaus{4}}stulpelio. Prieš taikant jį požeminių kabelių sistemoms, turi būti atliktas papildomas techninis įvertinimas.

Konstrukcija/Dizainas

ZCR{0}}OH serija kaip pagrindinę projektavimo įvestį naudoja realias-svetainės veikimo sąlygas. Vakuuminiai pertraukikliai, nuolatinės -magnetinės pavaros ir valdiklių moduliai įdedami į sandarias- oro sąlygoms atsparias spinteles, kad būtų atsparios dulkėms, drėgmei ir temperatūros svyravimams elektros koridoriuose. Montavimo konstrukcijos atitinka standartines viršutines stulpų jungtis be specialių modifikacijų. HCEP įvorės užtikrina stabilų lauko izoliacijos našumą ilgalaikiam-darbui lauke.

Standartai ir bandymai

Antžeminės įrangos standartai IEC 62271-111 ir ANSI C37.60 nustato atitikties sistemą. Atliekant konkrečius viršutinius bandymus patvirtinamas veikimas esant viršutinėms aplinkos sąlygoms, įskaitant ekstremalias temperatūras, drėgmės poveikį ir mechaninę apkrovą. Bandymų akcentas apima patvarumo ir patikimumo patikrinimą.

Pasirenkamos konfigūracijos / tinkinimas

Išsamios tinkinimo parinktys atitinka pridėtinių programų reikalavimus. Galimi patobulinimai apima įvairias viršutinio tvirtinimo konfigūracijas, ryšio sąsajas ir specialius apsaugos nuo viršaus{1} nustatymus. Konfigūracijos lankstumas palaiko prisitaikymą prie skirtingų oro linijų tipų ir oro sąlygų.

Pakavimas ir pristatymas

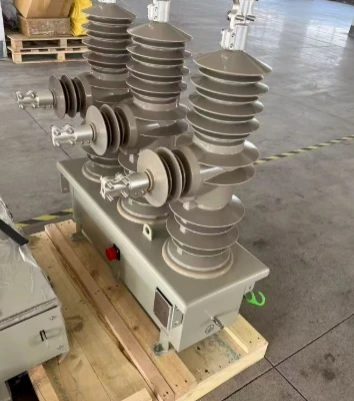

Vienetai supakuoti į sustiprintus medinius dėklus, tinkamus dideliems{0}}atstumams gabenti jūra. Smūgiams-atspari pakuotė apsaugo vidinius komponentus nuo pažeidimų gabenant. Kiekviename pristatyme yra visa stulpo{4}}montavimo įranga. Apsaugos parametrai iš anksto-sukonfigūruojami gamykloje, atsižvelgiant į kliento projekto duomenis, siekiant sumažinti -svetainės paleidimo darbo krūvį.

DUK - Line Recloser Dažnai užduodami klausimai

9.1 Pagrindinės sąvokos

Kl.: kuo linijos atjungikliai skiriasi nuo kitų linijos{0}}apsaugos įrenginių?

A. Pagrindinis skirtumas yra savarankiškas užsidarymas ir užrakinimas{0}}. Įprastus grandinės pertraukiklius po suveikimo paprastai reikia atstatyti rankiniu būdu. ZCR-SD pakartotinis užraktas veikia nepriklausomai: jis bando atkurti maitinimą esant trumpalaikiams gedimams ir visam laikui užrakina sugedusią sekciją dėl nuolatinių gedimų. Tai sumažina rankinio-intervencijos darbo krūvį nuotoliniams-vietoviniams tinklams.

Kl.: Kaip linijų atjungikliai koordinuoja savo apsaugos sekas?

A: Ji priima graduotą uždarymo logiką. Greitas-greičio pakartotinis uždarymas pirmiausia veikia, kad pašalintų laikinus gedimus. Jei gedimas išlieka, suaktyvės uždelsti pakartotinio uždarymo ciklai. Tai suderina maitinimo-tiekimo tęstinumą ir įrangos saugos reikalavimus.

9.2 Techninės charakteristikos

Kl.: Kas palaiko atjungiklio veikimą, kai nutrūksta{0}}linijos maitinimas?

A. Šioje serijoje naudojama savaeigės{0}}energios-surinkimo technologija. Darbinę energiją jis semia tiesiai iš-įtampos linijos laidininkų. Net ir esant visiškam-tinklo-nutrūkimui, stebėjimo ir apsaugos funkcijos išlieka aktyvios ir nereikia papildomo išorinio maitinimo šaltinio.

Kl.: Kokios izoliacijos sistemos pritaikytos šiems linijų atjungimams?

A. Šiai serijai naudojama kieta{0}}dielektrinė izoliacija. Jis užtikrina stabilų dielektrinį veikimą įvairiomis lauko sąlygomis. Skirtingai nuo alternatyvių dujų-pildymo, tvirta-izoliacinė konstrukcija pašalina dujų-pildymo darbus ir periodinę slėgio-stebėjimo priežiūrą.

Kl.: Ar šie atjungikliai gali valdyti linijas su dvikrypčiu energijos srautu?

A: Taip. Įrenginys, aprūpintas kryptine{1}}apsaugos logika, prisitaiko prie tinklų, integruotų su paskirstytais generatoriais ir atsinaujinančiais{2}energijos šaltiniais. Jis identifikuoja dvikryptį energijos srautą ir atlieka atitinkamus apsaugos veiksmus, kad išlaikytų tinklo -koordinavimo-saugą.

Kl.: Kokie yra pagrindiniai apribojimai naudojant šį pakartotinį uždarymą labai užterštose pakrantės zonose?

Ats.: Nors HCEP įvorės užtikrina gerą anti-taršą, klientai turi patikrinti šliaužimo atstumą pagal vietos taršos{1}}lygio reikalavimus. Stipraus-druskos-rūko pakrantės vietose gali prireikti papildomų išorinių apsaugos nuo taršos priemonių.

9.3 Įrengimas ir priežiūra

Kl.: Kas supaprastina lauko įrengimą{0}}elektros linijos maršrutuose?

A: Gamykliniai-iš anksto-kalibruoti apsaugos parametrai ir integruota valdymo aparatūra sumažino lauko-eksploatavimo darbus. Atnaujinimo įtaisas palaiko standartinius stulpo-montavimo būdus, todėl statybos komandos gali efektyviai užbaigti montavimą.

Kl.: kokios yra su priežiūra{0}}susijusios šio atjungiklio funkcijos?

A. Dėl nuolatinių -magnetinių pavarų ir tvirtos-dielektrinės izoliacijos konstrukcijos nereikia atlikti reguliarios periodinės priežiūros. Tai padeda sumažinti viso-gyvenimo-ciklo veiklos sąnaudas paskirstymo-tinklo projektams.

9.4 Standartų laikymasis

K: Kokie standartai taikomi gaminių sertifikavimui?

A: ZCR{0}}SD serija sertifikuota pagal IEC 62271-111 ir ANSI/IEEE C37.60. Be pagrindinių elektros -eksploatacinių savybių standartų, atitinkamos aplinkos-bandymo specifikacijos ir tinklo-kibernetinio-saugos reikalavimai taip pat atitinka visus reikalavimus.
